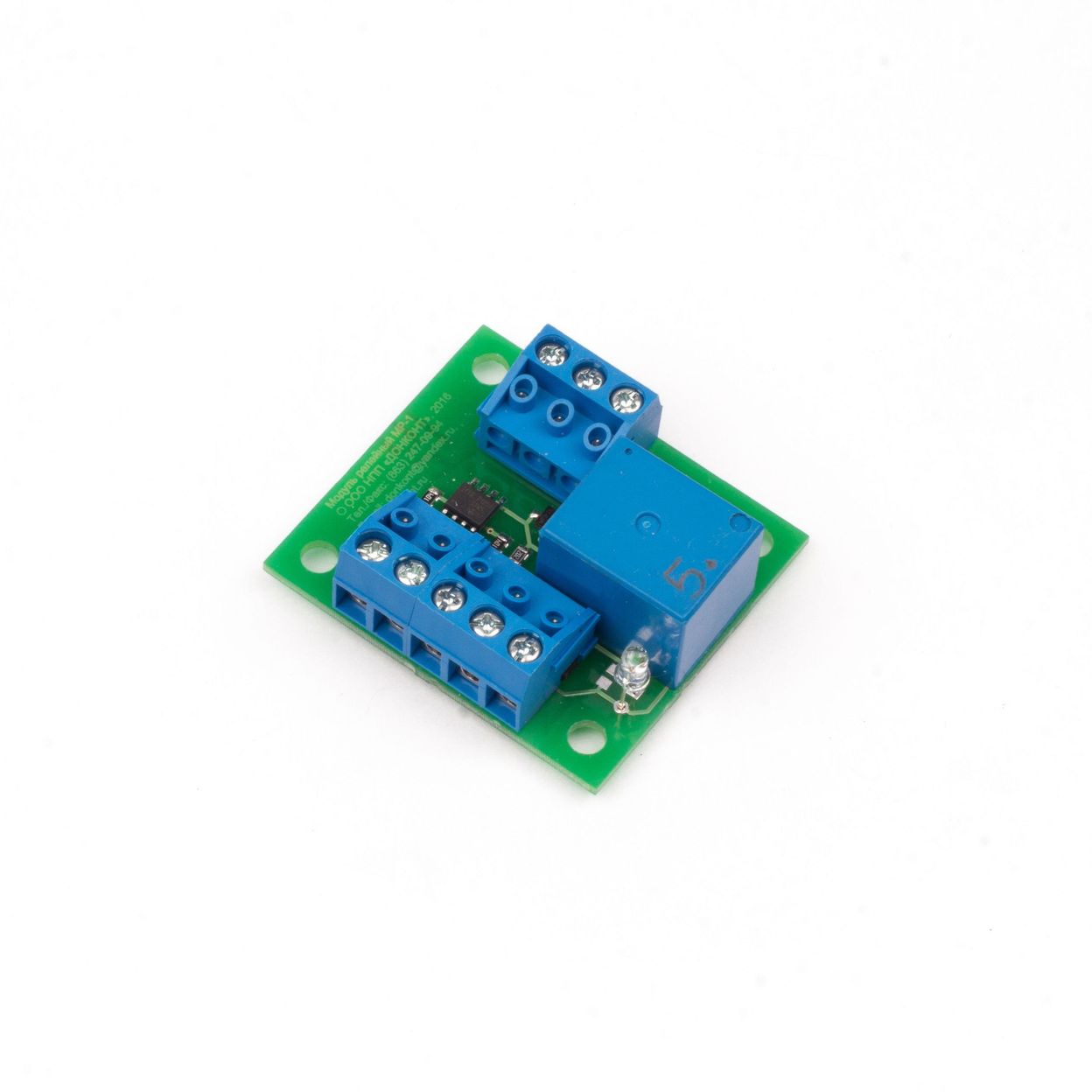

Релейный модуль ДонКонт.МР-1

Назначение
Модуль применяется в схемах управления и автоматики в качестве промежуточного блока и предназначен для замыкания/размыкания цепей питания различных электрических и электронных устройств, позволяет организовать гальваническую развязку управляющего сигнала систем автоматики или блоков управления от цепей исполнительных устройств.
Тип коммутирующего элемента - электромеханическое реле ("сухой контакт")

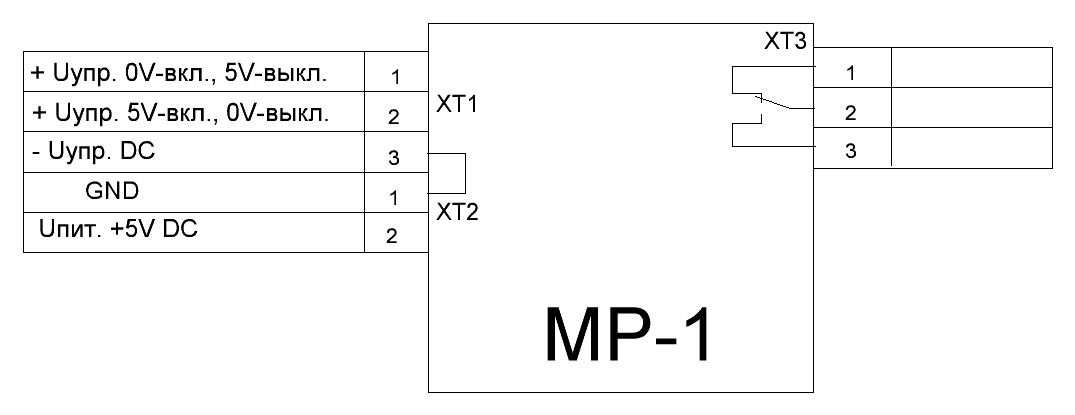

Схема модуля позволяет реализовать различные варианты коммутации цепи:
- управляющее напряжение на входе модуля +5 В - коммутирующая группа реле замкнута;
- управляющее напряжение на входе модуля +5 В - коммутирующая группа реле разомкнута;
Нагрузочные характеристики коммутирующей группы реле имеют широкий диапазон, что позволяет применять модуль для решения самых разнообразных задач.
Одним из примеров применеия модуля - его использование, совместно с контроллером "КАТРОН-СКЗ" в схеме управления станцией катодной защиты (СКЗ), для отключения/включения питающего напряжения СКЗ, оснащенных электромагнитным пускателем. Данная схема позволяет производить дистанционное отключение и включение питания СКЗ по команде контроллера управления, например, на время производства "огневых работ".
