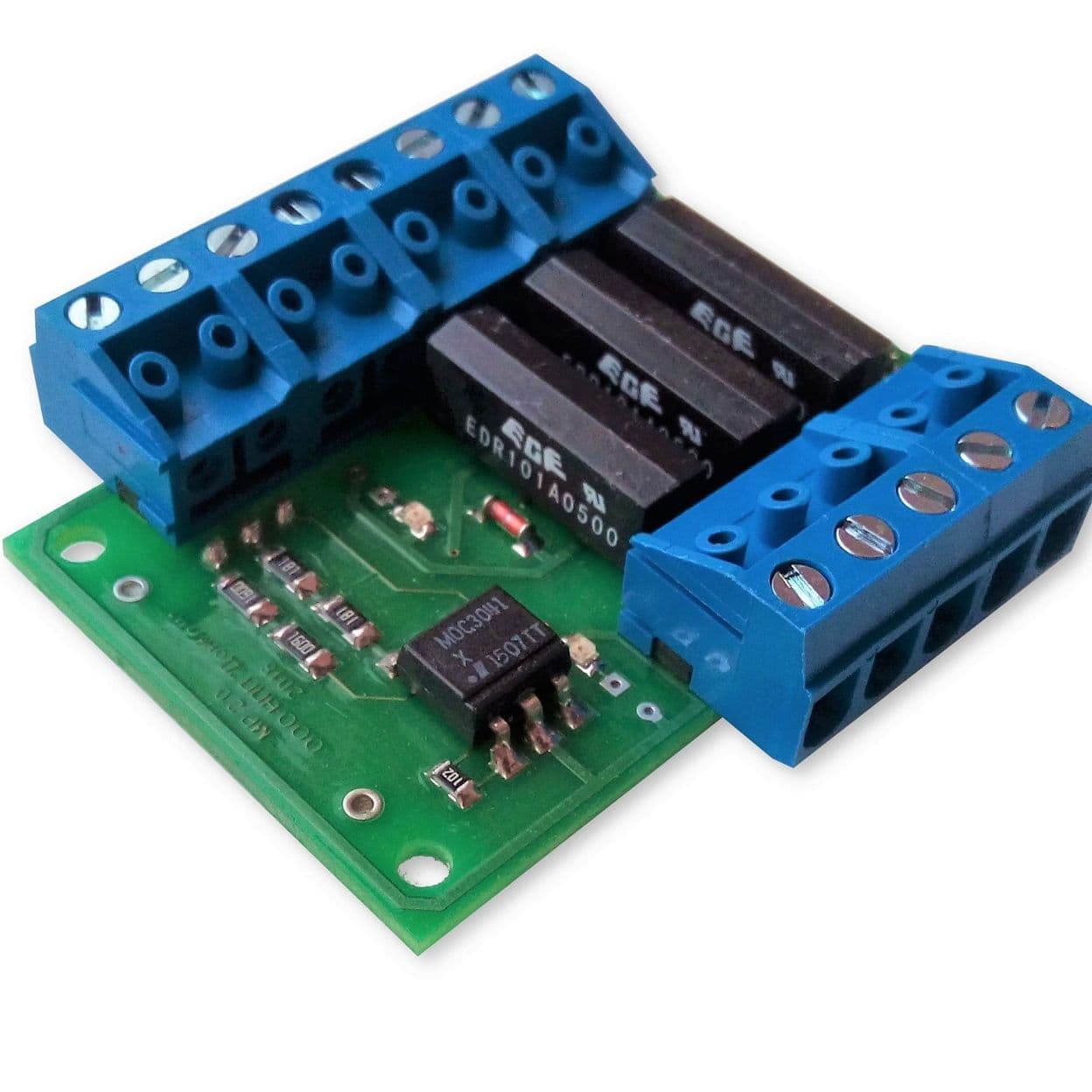

Релейный модуль ДонКонт.МР-1.3

Назначение
Модуль применяется в схемах управления и автоматики в качестве промежуточного блока и предназначен для замыкания/размыкания цепей питания различных электрических и электронных устройств, позволяет организовать гальваническую развязку управляющего сигнала систем автоматики или блоков управления от цепей исполнительных устройств.
Модуль оснащен четырьмя коммутирующими группами:
- твердотельное реле - 1 группа
- герконовое реле - 3 группы

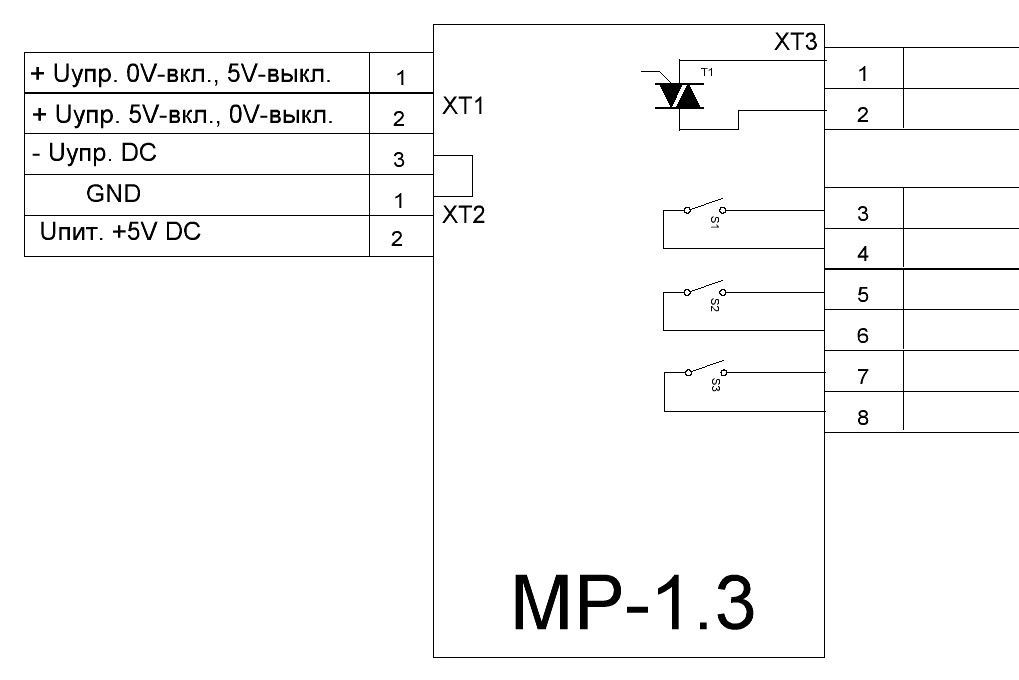

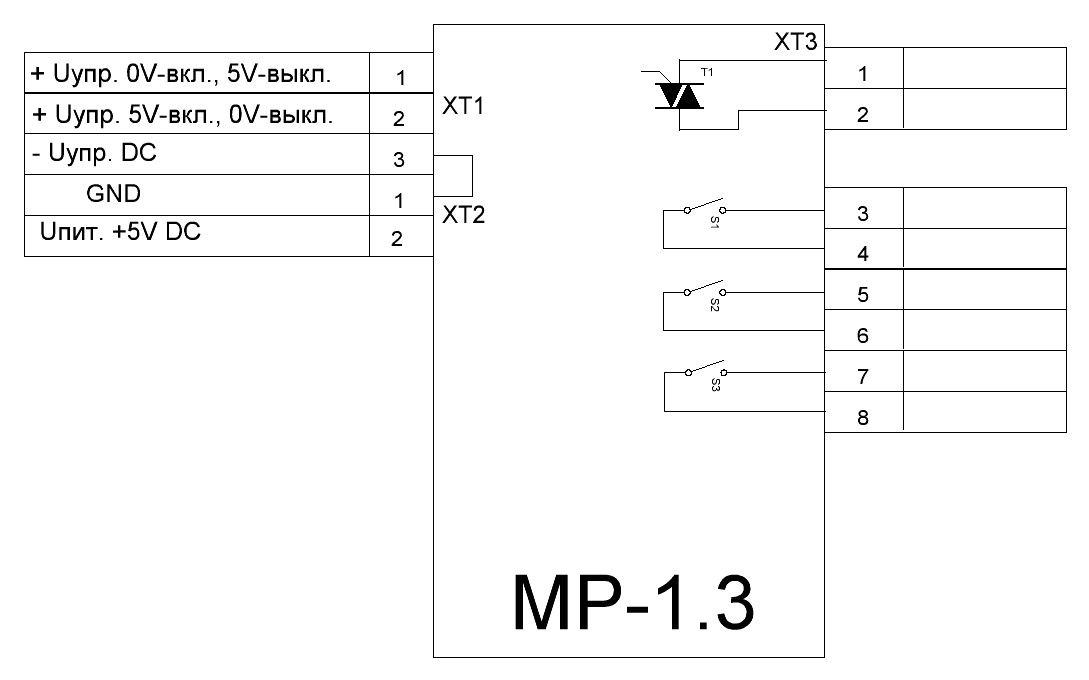

Схема модуля позволяет реализовать различные варианты коммутации цепей:
- управляющее напряжение на входе модуля +5 В - коммутирующие группы реле замкнуты;
- управляющее напряжение на входе модуля +5 В - коммутирующие группы реле разомкнуты;
Нагрузочные характеристики коммутирующей группы реле имеют широкий диапазон, что позволяет применять модуль для решения самых разнообразных задач.
Одним из примеров применения модуля - его использование, совместно с контроллером "КАТРОН-СКЗ" в схеме управления станцией катодной защиты (СКЗ), для отключения/включения питающего напряжения СКЗ, оснащенных электромагнитным пускателем, с одновременным отключением/подключением измерительных входов контроллера от защищаемого сооружения. Данная схема позволяет производить дистанционное отключение и включение питания СКЗ по команде контроллера управления, позволяет защитить измерительные цепи контроллера во время производства "огневых работ".
