Интерфейсный модуль КАТРОН-RS

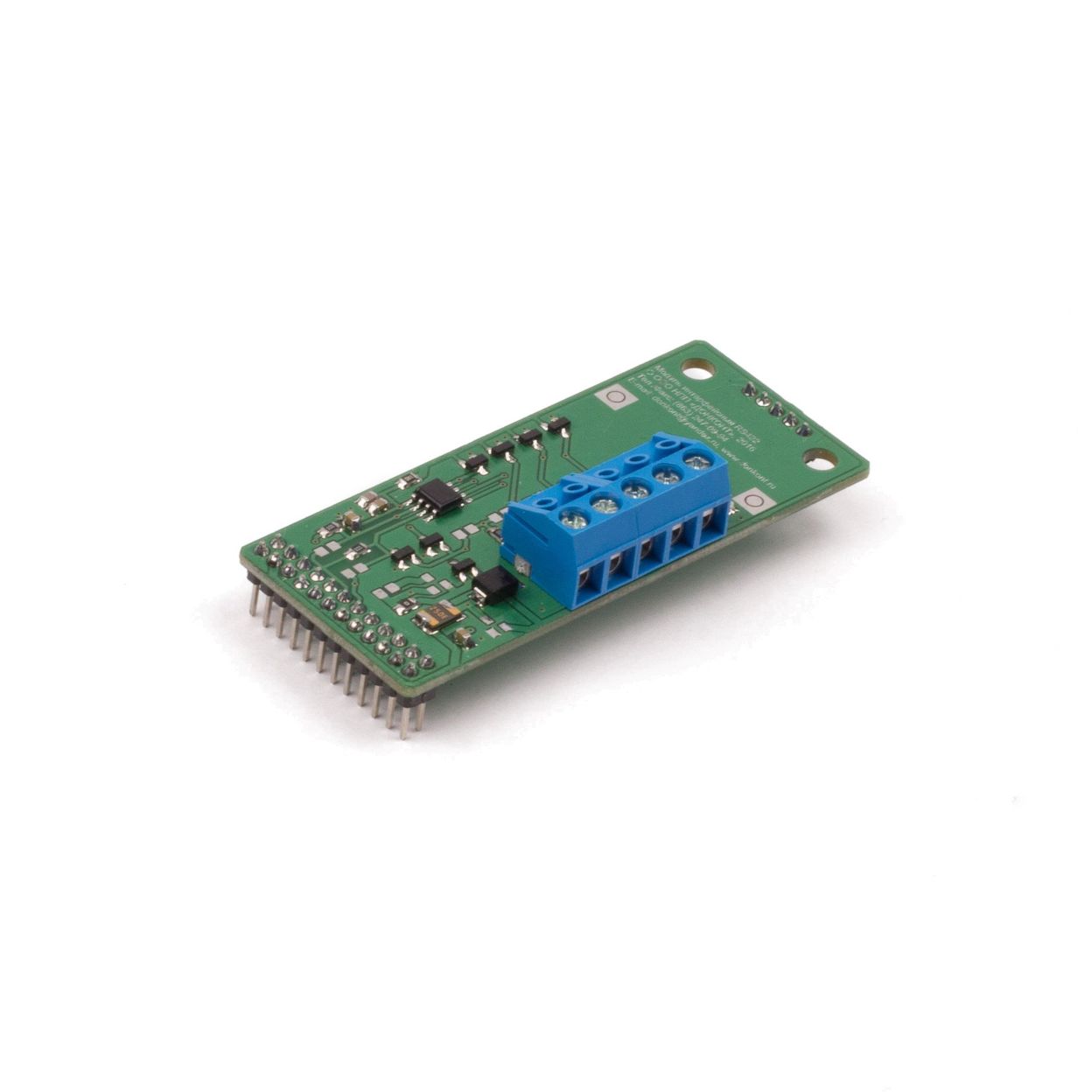

Модуль интерфейсный КАТРОН-RS

(RS-422/CAN/RS-485)

Назначение
Интегрируемый модуль интерфейса последовательного порта RS-422/CAN/RS-485 для контроллеров управления серии КАТРОН, устанавливается в слот GSM/GPRS модема контроллера для организации передачи данных по проводным сетям.

Общие технические характеристики модуля КАТРОН-RS


Форм-фактор

КАТРОН

Напряжение питания, V DC

4,5 - 5,5

Ток питания, мА

5 - 70

Максимальный ток короткого замыкания передатчика, мА

150 - 250

Допустимое сопротивление нагрузки передатчика, Ом

54 - 100

Предельная скорость на длину линии сети CAN

40 м - 1 000 кб/с

100 м - 500 кб/с

500 м - 125 кб/с

5 000 м - 10 кб/с

Предельная скорость на длину линии сети RS422 (RS485)

12 м - 10 000 кб/с

120 м - 1 000 кб/с

1 200 м - 105 кб/с
